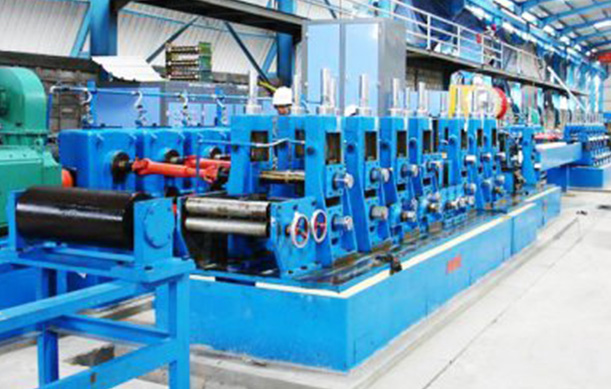

直縫焊管機(jī)組把帶鋼送到焊管機(jī)組中，在經(jīng)過(guò)多道軋輥進(jìn)行滾壓，帶鋼逐漸就會(huì)卷起，形成有開(kāi)口間隙的一種圓形管坯，在去調(diào)整擠壓輥的壓下量，讓焊縫的間隙控制到1至3mm，并讓焊口的兩端齊平。如果間隙過(guò)大的話，那么就會(huì)造成鄰近效應(yīng)得減少，渦流熱量方面的不足，焊縫晶間接合出不良然后在產(chǎn)生出未熔合或者開(kāi)裂。如果間隙過(guò)小的話那么就會(huì)造成鄰近效應(yīng)增大，焊接的熱量過(guò)大，在造成焊縫燒損；或者是焊縫經(jīng)擠壓、滾壓之后所形成深坑，影響到焊縫表面得質(zhì)量。

直縫焊管機(jī)組焊接的溫度主要是受到高頻渦流熱功率的影響，在根據(jù)公式(2)可知，高頻渦流的熱功率主要是受到電流頻率方面的影響，渦流熱功率和電流激勵(lì)頻率的平方是成正比的;而電流激勵(lì)頻率又受到了激勵(lì)電壓、電流以及電容、電感的影響。激勵(lì)頻率的公式為：

f=1/[2π(CL)1/2]...(1)

式中：f-激勵(lì)頻率(Hz);C-激勵(lì)回路中的電容(F)，電容=電量/電壓;L-激勵(lì)回路中的電感，電感=磁通量/電流。

當(dāng)熱量輸入不足的時(shí)候，被加熱焊縫的邊緣就達(dá)不到焊接的溫度，金屬組織就會(huì)保持固態(tài)，形成未熔合或者是未焊透;直縫焊管機(jī)組當(dāng)輸入熱時(shí)的不足時(shí)候，被加熱的焊縫邊緣超過(guò)了焊接的溫度，就會(huì)產(chǎn)生過(guò)燒或者熔滴，讓焊縫形成熔洞。
